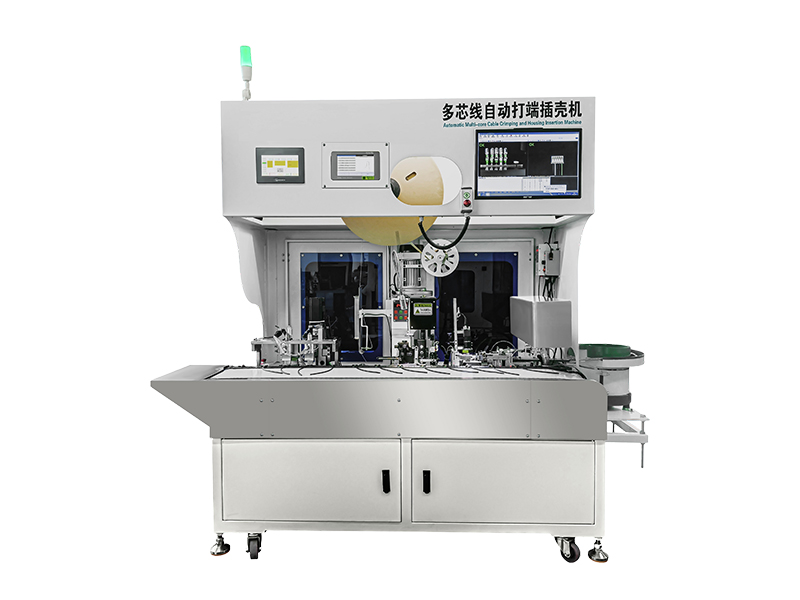

全自動多芯線打端插殼機

產品詳情

設備功能

1、主要工序包括人工擺線、整直、梳線切齊剝皮、梳線打端、CCD檢測線序、定位插殼、CCD檢測插殼到位、不良品排出、良品排出。

2、采用高性能伺服電機控制鏈條轉動、端子機移動，實現精準打端子和插膠殼。

3、標配端子壓力檢測裝置保證端子壓著品質、CCD色序檢測保證線材顏色不會插錯、插殼到位檢測。

4、自動分離良品和不良品，可以分別不同工位排出，多工站檢測保障品質。

5、機臺采用鏈條傳動，自動運轉，各工站同時工作，效率高速度快，操作簡單，維護方便，性能穩定。

產品規格：

型號 Model	YTXDC-008全自動多芯線打端插殼機
適用線徑 Applicable wire diameter	AWG16#-AWG30#
剝皮長度 Stripping Length	插殼后芯線外露20mm以上
端子間距 Terminal spacing	1.25-8.0mm間距
插殼位數 Insertion number	2-15PIN
電源 Power Source	AC 220V 50/60HZ
功率 Power	3500W/20A單相
壓縮空氣 Compressed air	0.5Mpa-0.7Mpa，8M3/H
重量 Machine weight	約600KG
外型尺寸 Equipment Size	2150L×820W×1860H(mm)
啟動方式 Start mode	光電啟動/腳踏啟動
檢測能力 Detection capability	線材有無、端子有無、端子壓力檢測、空氣壓力檢測、CCD色序檢測、插殼到位檢測
